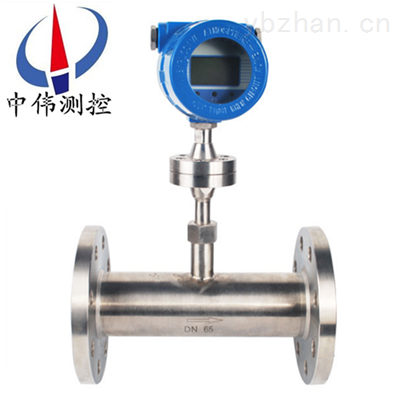

热空气流量计

描述:热空气流量计以标准单位测量气体质量流量而无须温度及压力补偿,同时可以测量过程气体温度。多种计量单位可现场选择(scfm,sfpm,nm3/h等)。提供两路4-20mA分别是瞬时流量和温度,流量还有脉冲输出。可选的显示/键盘模块可以显示瞬时和累计流量,工作时间,温度和报警点。它允许用户现场设定满量程,管道面积,报警点,小流量切零,脉冲输出频率,延时等。

更新时间:2024-01-17
产品型号:ZW-RSL
厂商性质:生产厂家
详情介绍

流量仪表>>ZW-RSL热空气()流量计

一、仪表简介:
热空气流量计是利用热传导原理测量流体流量的仪表,该仪表采用恒温差法对气体质量流量进行准确测量。该产品流量计是真正的直接式质量流量计,用户不必对压力温度进行补偿。仪表无可动部件,压力损失小,量程比宽,精确度高、可靠性高,安装简单,操作方便。
流量计有插入式和带测量管式两类,插入式传感器为直径1/2”,zui长36”(914mm)的探头(更长传感器也可制造);带测量管式传感器有1/4到6”(6.25mm到152mm)的测量管,带内置流量调节器从而无须上下游有较长直管段,管道连接可以是法兰、NPT螺纹或焊接。材质为316不锈钢,哈氏C合金或其它材料。
二、工作原理:
热空气流量计是利用热传导技术为基础,实现气体质量流量的测量。流量计的测量探头带有两个铂电阻传感元件。它们被置于流体中,其中一个通过加热功率P,使其温度升至T 1,另一个不加热,用于监测介质温度,设为T2 。于是两个传感元件之间产生了温差△T=T1-T 2。在流量为零时,△Tzui大,随着质量流量Q的增大,传感元件T1的热量被带走,T1下降,△T减小。故上述加热功率P、温差△T与质量流量Q之间将会产生一定的关系。
可用下式表示:P/ΔT=K1+K2F(Q)K3(1)上式中K1、K2 、K3是与气体物理性质有关的常数。
从上式可看出通过测量加热功率P,温差△T的变化即可求得质量流量Q。为使问题简化,实际工作中是将加热功率P或温差△T中一个保持不变。前者称为恒功率式,后者称为恒温差式。根据不同的要求而选其中的一种方式工作。
三、*优势:
1、专有流量数据模型算法;模糊理论控制温度、湿度算法;
2、高性能智能微处理器及模数、数模转换芯片;
3、宽量程比1000:1;大口径,低流速,压损可忽略;
4、直接测量质量流量,无须温压补偿;
5、低流速测量非常灵敏;
6、设计、选型方便,安装、使用简便;
7、适合各类单一或混合气体流量测量。
四、产品特点:
1、采用稳定性*的技术铂RTD传感器;
2、采用享有专有技术”平衡结构封装”,介质温度自补偿;
3、专有算法,可实现高线性、高重复性、高精度;
4、量程比宽1000:1,可据用户要求可拓展;
5、可实现大管径小流量测量,zui小流量可测低至零,分辨率0.001m/s;
6、无可动部件、振动影响可忽略;
7、直管段要求不高1-2D;
8、与介质的温度、压力无关;
9、专有高温算法,介质温度可达+510℃;
10、采用高湿算法,实现高精度测量;
11、对流量信号键入12点动态修正,内置10点修正;
12、在线动态校正电流/电压输出;
13、对粉尘等小颗粒不敏感;
14、在线不断流装卸,维护方便。
五、应用范围:
1、公用工程---电﹑气﹑ 水处理的监控;
管道的气体;通用系统;沼气;煤气;天然气;液化气;锅炉预热空气。
2、石油与天然气工业;
能量交换;填井气回收; 燃气计量;气体质量分析;泄漏气测试;天然气测量;火炬气的监控。
3、电力行业;
燃料系统中气体分配过程中的气体测量;锅炉及辅助系统中各种气体的测量;燃气炉中气体测量;氢气测量;电厂高炉的一次风、二次风的测量。
4、化学行业;
烟气循环监测;采样系统中气体流量计量;引风机的气体流量计量;化肥厂氨气测量 ;电池工厂各种气体流量测量。
5、冶金行业;
钢铁厂加气测量;炼铁厂高炉煤气的测量;焦化厂焦炉煤气的测量;轧钢厂加热炉燃气(高炉煤气、焦化煤气、天然气等)的测量控制;热处理淬火炉等的氢、氧、氮等气体的控制。
6、纸浆与造纸行业;
废水处理系统中气体的测量;烟道流量监控;锅炉回收二次/三次空气;锅炉的燃气和空气送风测量。
7、食品及医药行业;
加工操作中新鲜空气的加入;啤酒厂中的二氧化碳处理;瓶子消毒器中的热空气的流量;热氧化过程中气体流量测量;通风系统;锅炉进气﹑废气﹑过程控制。
8、环保;
沼气利用过程中的气体测量;污水处理过程中曝气池的气体测量;烟筒烟道排气监测SO2和NOX的排量。
9、其他行业;
工厂压缩空气测量;煤粉燃烧过程粉/气配比控制燃料;水泥工业竖式磨粉机排放热气流量控制。
六、分类说明:
仪表分插入式与管道式,按连接方式和口径大小还可细分,具体如下:
1、ZW-RSLC-1插入式基型;
2、ZW-RSLC-2插入式法兰连接型【烟道气流量(速)计】;
3、ZW-RSLC-3插入式卡套(3/4″NPT)连接型;
4、ZW-RSLC-4插入式卡套+球阀连接型;
5、ZW-RSLC-5插入式密封体+球阀连接型;
6、ZW-RSLG-1管道式(DN40、DN50、DN80、DN100);
7、ZW-RSLG-2管道式(DN20、DN25);
8、ZW-RSLG-3管道式(DN10、DN15、DN20A、DN25A);
七、量程上下限的确定:
1、下限的确定:因为气体质量流量计对低流速敏感,zui低可测量0.05m/s流速,所以在选型中不需考虑下限;
2、上限的确定:主要由工艺流程设计值确定,一般仪表上限高于设计上限20%左右,以提高容错率;
3、混合气体量程:对于混合气体,用户应给出标方密度和摩尔比值(各种成分占总量的百分比),然后由厂家确定量程。一般采用空气或氮气标定,然后通过仪表转换系数修正;
声明:
量程选择上限受到设备条件限制,高上限采购前请与厂家确定技术明细。
安装方式选择:
1、建议:管径≤?100时,选择管道式安装;
管径>100时,选择插入式安装。
2、如果现场管道已安装好,有没有安装法兰,只能选择插入安装方式时,可在订购时与厂家说明。
八、结构类型选择:
1、一体型结构,即传感器、变送器、显示部分为一体,供电为220VAC或24VDC。显示部分相当于一台流量积算仪,显示瞬时流量和累积流量,设置报警点和输出4~20mA线性信号。
2、分体型结构,即传感器、变送器和显示部分分离,显示部分为一台流量积算仪,显示瞬时和累计流量,设置报警点和输出4~20mA线性信号。两部分通过三根线连接,故变送器为三线制。
九、仪表输出类型选择:
1、线性输出
一体型结构输出的模拟信号是标准4~20mA线性信号,在分体型结构中从变送器单元输出的4~20mA信号,线性较差,只有再从流量积算仪输出的信号才是准线性4~20mA信号。
2、从流量积算仪再输出的4~20mA,可以人为设定整个流量范围的一段。例如:某流量计量程为0~5000Nm3/h,输出4~20mA线性信号,可以设定0~3000Nm3/h,100~1500Nm3/h…输出4~20mA。
3、小信号切除:对某些用户来讲,需要小信号切除,以保证没有流量时显示为0或不计量。
4、输出滤波:气体在管道中流动,由于各种原因总是有些扰动,表现为输出数字显示跳动,增大积算仪中滤波系数,可以使跳动减小,有利观察。
5、通讯接口:用户需要通讯接口时,请在订货时说明。
注:上述所有项目都是产品必须具备的性能,只有流量积算仪输出4~20mA信号,通讯接口和报警点数量为选项。
十、安装位置及对管道的要求:
1、选取合理的安装位置,避免弯头、阀门、变径等产生流体流型剖面发生变化的组件。一般要求有一个较长的上下直管道,前直管段长大于10D,后直管段长大于5D。遇到特殊情况,保证传感器的前后直管段距离,获得的测量效果。
2、现场满足不了直管段要求时,可以串接气体整流器,以便大幅度降低对直管段要求。
3、在直管段很短,有弯头及阀组等工况,采用热式气体质量流量计,需要一些实际经验具体问题具体解决,请在订货时共同探讨。
十一、插入式安装:
1、插入深度
气体在管道中流动,管道中个点的流速是不同的,而且差别很大,一般在管道壁附近流速慢,管道中心流速zui快。气体质量流量计实际上是气体流动速度传感器,流量等于管道截面积和流速的乘积,即
其中,S——管道截面积
R——圆形管道半径
a、b——方形管道截面边长
V——气体流速
Q——质量流量
测量的是管道中一点的气体流速,测量流量时这一点流速应取整个管道的平均流速点,这样才能使用以上公式计算流量,所以现场安装时,一定要把传感器查到平均流速点处。
2、根据设计标准,RK100系列热式气体质量流量计规定:
在直管段较长或管径>?250时,传感器插入管道内径的?处
在直管段较短或管径≤?250时,传感器插入管道内径的?处
3、插入拔出方法:
a、在官道上开?20孔,然后焊接?”对丝底座在该孔上,底座由厂家提供。
b、在管道中如有流动气体,总是希望不因为传感器的插入和拔出将气体引出,为此厂家提供球阀密封装置,方便检修维护。
管道式安装:
管道式安装条件痛插入式安装条件。
电缆的安装:
1、大多数场所,可以采用双绞线供电。
2、如果采用屏蔽电缆引线,可以采用3×33/0.2的RVVP屏蔽电缆,也可以采用其它屏蔽电缆,只要芯线不要过细皆能使用,芯线直径一般为?0.5。
3、电缆从仪表引出孔引出时,一定要往下弯曲,防止水顺着电缆进入仪表内。
4、使用防爆仪表,应采用防爆软管连接,电缆外径和电缆的引出口密封套内径配套,为此厂家提供一套密封垫。

十二、传感器参数:

管段传感器数据表 (螺纹连接)

内径(mm)DN

重量 (Kg)

安装长度(mm)L

连接螺纹

额定压力(MPa)

带连接件

不带连接件

20

4.5

280

R3/4″

G1″

1.6MPa

25

4.7

280

R1″

G11/4″

40

5.0

280

R11/2″

G2″

注:DN<20mm时,传感器尺寸请咨询我公司
管段传感器尺寸表(法兰连接)

内径(mm)DN

重量 (Kg)

安装长度(mm)L

法兰尺寸(mm)

额定压力

(MPa)

D

D0

N×A

20

6.2

280

105

75

4×14

1.0

25

6.6

280

115

85

4×14

32

7.2

280

140

100

4×18

40

8.2

280

150

110

4×18

50

9.6

280

165

125

4×18

65

10.8

280

185

145

4×18

80

13.1

280

200

160

8×18

100

16.5

280

220

180

8×18

125

19.6

290

250

210

8×18

150

29.8

310

285

240

8×22

200

40

340

340

295

8×22

250

56

370

395

350

12×22

300

66

410

455

400

12×22

350

70

440

505

460

16×22

400

75

480

565

515

16×26

450

90

510

615

565

20×26

500

105

550

670

620

20×26

600

162

620

780

725

20×30

700

180

690

860

810

24×26

0.6

800

240

750

975

920

24×30

1000

390

890

1175

1120

28×30

1200

650

1030

1405

1340

32×33

1400

850

1160

1630

1560

36×36

1600

1150

1290

1830

1760

40×36

1800

1500

1430

2045

1970

44×39

2000

1890

1560

2265

2180

48×42

注: 表中只给出了1.0Mpa的额定压力,高于1.0Mpa时请咨询我公司
十三、选型型谱:

ZW-RSL

热空气()流量计(中伟测控)

公程通径

-XX

100表示DN100



安装形式

G

管道式

C

插入式

1

螺纹连接

2

法兰连接



公称压力

A

0~0.6MPA

B

0~1.0MPA

C

0~1.6MPA

D

0~2.5MPA

E

0~4.0MPA

F

0~6.4MPA

G

0~10MPA

H

0~16MPA



工艺条件

0

普通

1

防腐

2

防爆

3

高温



输入信号

A

无输出

B

4~20MA

C

RS485 MODBUS

供电电源

1

220V AC

2

24V DC

十四、设计及订货须知:
1、被测介质的工况条件:压力(Mpa)、温度(°)、密度(p)等。
2、被测介质的流量范围(m3/h),确认zui小流量值并确定仪表口径(DN)。
3、如有特殊要示,请与我公司销售部,确认选型的准确性。

售后服务:
1、从合同签订之日起,我中伟公司对所提供的产品提供免费保养及维护服务,承诺终生维修服务;
2、江苏中伟测控仪表有限公司的将定期与客户,了解产品的使用情况,并解决客户使用过程中产生的问题,无偿提供;
3、保修期内出现人为的损坏,我公司负责进行维修,并收取由此产生的维修费用;
4、产品出现质量问题或对产品不满意,用户可以无条件的选择退换货,中伟测控不收取任何的手续费,出现质量问题,承担来回的运费。
